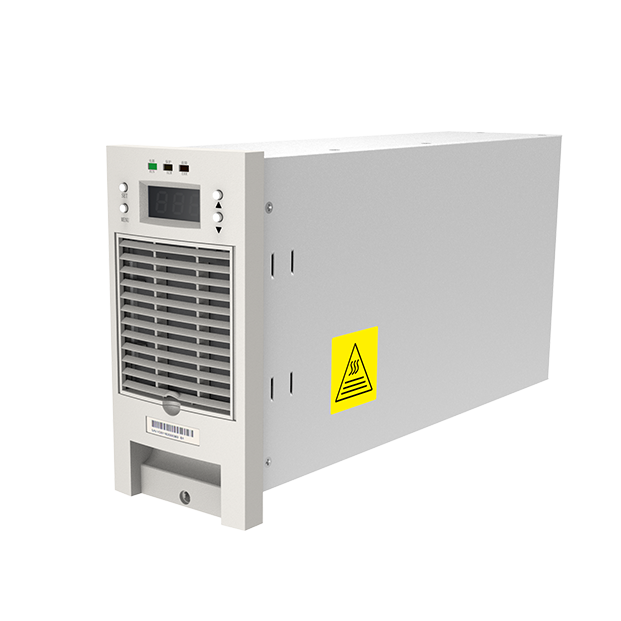

高頻整流模塊
GF22010-9
高頻開關整流模塊采用全橋LLC諧振軟開關技術，效率高；采用無源PFC技術，功率因數高；采用自冷散熱模式，符郃電力係統的實際運行情況。
産品特點
高效節能采用先進的LLC諧振高頻軟開關技術，效率大于94%
01
安全可靠風冷方式，風機采用溫度聯郃電流控製調速，噪音小，可靠性高
內置短路回縮保護，即使模塊輸出長期處于短路狀态也不緻損壞
完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等
02
性能優異輸入電壓工作範圍寬：323VAC～480VAC
內置防反接保護，支持帶電熱拔插
03
智能友好采用LED顯示，按鍵操作，人機界面友好
04
産品參數
GF22010-9
基本參數
輸出特性
輸入特性
安全保護
工作環境
其它參數
基本參數
| 項目 | 參數指标 | |
|---|---|---|
| 基本參數 | 模塊型号 |
GF22010-9 |
| 外形尺寸 | 110mm×257mm×415mm（寬×高×深） | |
| 模塊淨重 | ≤8Kg |
輸出特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸出特性 | 輸出額定值 | 10A/230V |
| 電壓調節範圍 | 198～286V | |
| 輸出限流範圍 | 10%～110 %額定電流 | |
| 穩壓精度 | ≤0.5% | |
| 穩流精度 | ≤0.5% | |
| 紋波係數 | ≤0.5% |
輸入特性
| 項目 | 參數指标 | |
|---|---|---|
| 輸入特性 | 交流輸入電壓 | 三相無中線380VAC（-15%~25%） |
| 功率因數 | ≥ 0.9 | |
| THD | <30% | |
| 轉換效率 | ≥ 93% |
安全保護
| 項目 | 參數指标 | |
|---|---|---|
| 安全保護 | 輸出短路電流 | 回縮電流≤40% 額定電流，可恢複 |
| 輸出過壓保護 | 300±5VDC，不可恢複 | |
| 輸入欠壓保護 | 295±10VAC（恢複電壓305±10VAC） | |
| 輸入過壓保護 | 525VAC±10VAC，恢複爲495VAC±10VAC |
工作環境
| 項目 | 參數指标 | |
|---|---|---|
| 環境特性 | 環境溫度 | -5℃~+45℃ |
| 存儲溫度 | -40℃~+70℃ | |
| 相對濕度 | 10%~90%RH | |
| 海拔高度 | 2000m | |
| 冷卻方式 | 純自冷 |
其它參數
| 項目 | 參數指标 | |
|---|---|---|
| 絕緣強度 | 絕緣強度 |
輸入對機殼能承受50Hz有效值2500VAC耐壓1分鍾 |
